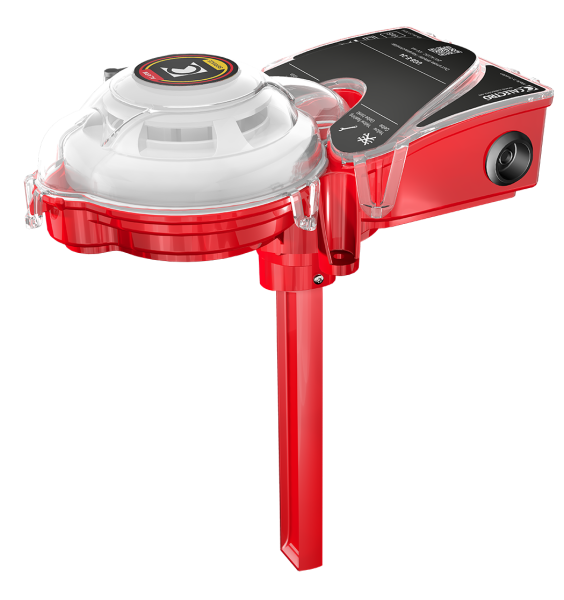

Calectro Kanalrauchmelder UG8
- Artikel-Nr.: UG8-E-24
- Hersteller Name: Calectro AB
- Gewicht: 1 kg
- Bezeichnung: Calectro Kanalrauchmelder 24 V AC/DC

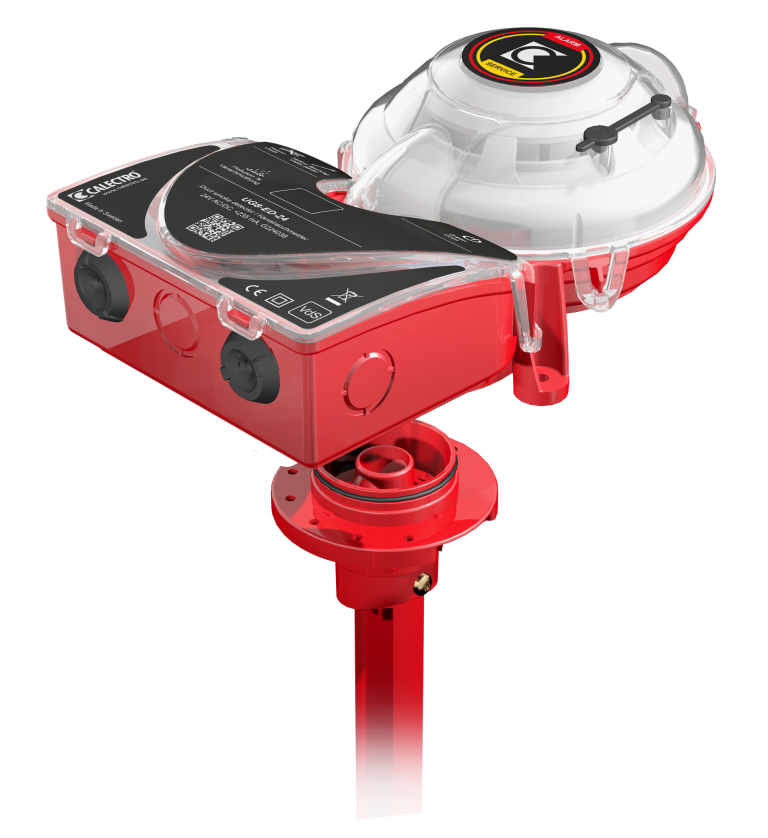

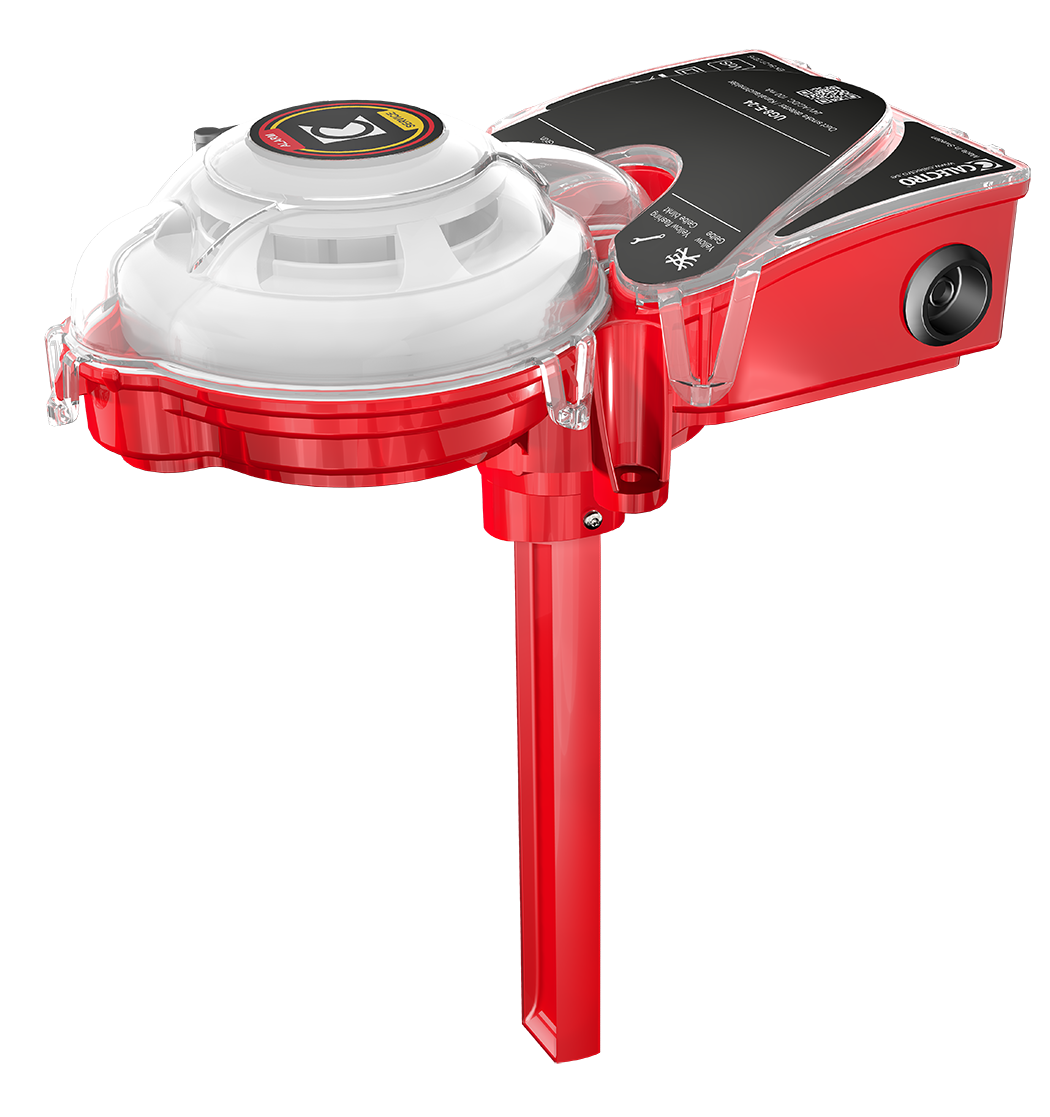

Der UG8 Uniguard ist ein speziell entwickelter Kanalrauchmelder zur zuverlässigen Erkennung von Rauch in Lüftungskanälen. Er kombiniert einen hochwertigen Rauchmelder mit einem strömungsoptimierten Gehäuse, das eine präzise Detektion ermöglicht. In Verbindung mit dem Luftleitprofil PST195 wird eine effektive Rauchdetektion gewährleistet, ohne den gesamten Kanalquerschnitt erfassen zu müssen.
Der UG8 kann flexibel an jeder Seite des Lüftungskanals montiert werden. Die Installation erfolgt mit einer Montagevorrichtung, die zusammen mit dem gewählten Luftleitprofil oder Venturirohr am Kanal befestigt wird.
Das PST195-Rohr kann ab einem Kanaldurchmesser von 200 mm ohne zusätzliche Montagehalterung eingesetzt werden.
Für eine einfache und korrekte Installation verfügt der UG8 über einen „FLOW“-Pfeil, der die Luftstromrichtung im Kanal vorgibt. Dieser muss mit der tatsächlichen Strömungsrichtung übereinstimmen.

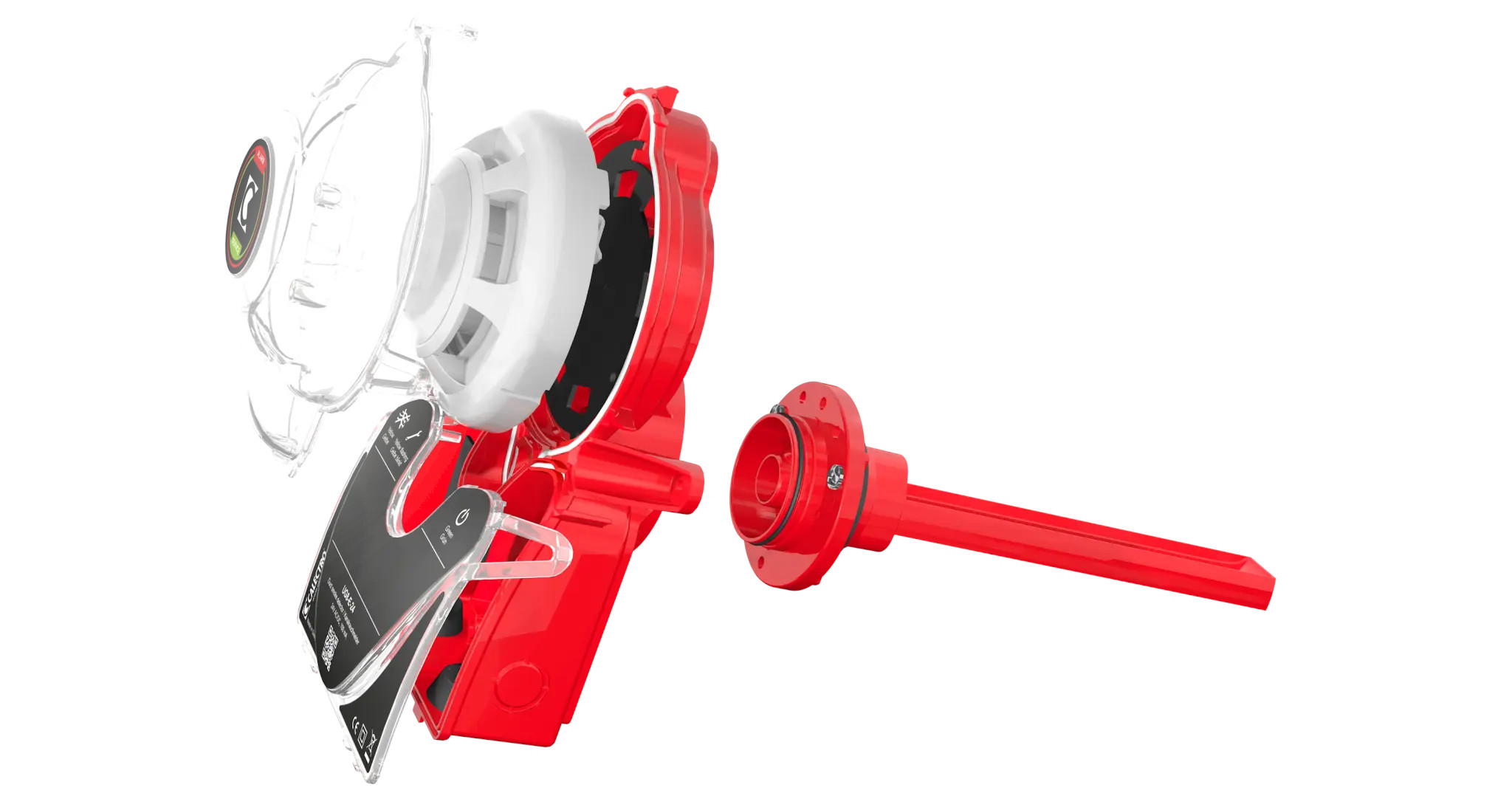

Das innovative, zum Patent angemeldete Gehäuse des Melders bietet integrierte Kabeleinführungen sowie eine Reset-Taste und kann flexibel ausgerichtet werden, um sich optimal an die Montagebedingungen anzupassen. Dank praktischer Schnappverschlüsse lässt sich der Kanalrauchmelder werkzeuglos öffnen und schließen.
Versorgungsspannung: 24V AC/DC ±10% Nicht polaritätsempfindlich
Detektortyp: Optischer EVC-PR-DA
Max. Stromverbrauch: 85mA (DC), 235mA (AC)
Betriebstemperatur: -20°C bis +55°C
Luftfeuchtigkeit: Max. 95 % RF
Luftgeschwindigkeitsbereich des Kanals: 1 bis 20 m/s
Zulassungen: CE, VdS G224038, EN-54-27
Relais-Ausgänge: Potentialfrei
Rauchwarnmelder-Relais: 1 Wechselrelais 250V, 8A und
1 Unterbrechungsrelais 250V, 8A
Wartungs- und Luftgeschwindigkeitsalarm: 1 Unterbrechungsrelais 250V, 1A
Alarm bei Systemfehler: 1 Unterbrechungsrelais 250V, 1A
LED am Rauchmelder:
Gelb - Verschmutzungalarm
Rot - Rauchalarm
LED auf der Leiterplatte:
Grün - Normalbetrieb
Gelb blinkend - Systemfehler
Gelb - Luftstromalarm
Gehäuse: PC/ABS
Venturirohr: PC/ABS oder Aluminium
Schutzklasse: IP65
Kabeldurchführungen: 2 x Klickseal
Rohr für Luftprobenentnahme: PST195 für alle Kanalquerschnitte geprüft und zugelassen (im Lieferumfang enthalten) Öffnungsdurchmesser 38 mm.
